Hướng dẫn cài đặt EVE-NG và sử dụng Cisco IOL

Bởi
EVE-NG (Emulated Virtual Environment – Next Generation) là một trong các công cụ giả lập (emulator) mạnh nhất hiện nay. Thừa hưởng các tính năng của UnetLab, EVE-NG cũng có thể giả lập được rất nhiều loại thiết bị mạng đang được sử dụng rộng rãi, với nhiều nền tảng hệ điều hành khác nhau: router - switch của Cisco (sử dụng Cisco IOL hoặc IOS trên nền Dynamip Server), thiết bị mạng của Juniper, nhiều loại firewall thông dụng.
Hình 1 Công cụ giả lập EVE-NG

Cisco IOL – Cisco IOS on Linux, hoặc một dạng khác là Cisco IOU – Cisco IOS on Unix là loại IOS chuyên dụng cho việc test tính năng của Cisco được viết để chạy trên nền hệ điều hành Linux (IOL), cho kiến trúc i386 hoặc trên nền hệ điều hành Unix (IOU), cho kiến trúc Sparc. Các hệ điều hành loại này chỉ được sử dụng cho nội bộ của hãng Cisco hoặc cho các khách hàng được ủy quyền và được cấp license. Trong thực tế, hai thuật ngữ IOL và IOU thường được sử dụng hoán đổi với nhau.

Với các kỹ sư, sinh viên đang theo học các khóa học của Cisco (CCNA, CCNP, CCIE), giải pháp giả lập thiết bị mạng sử dụng Cisco IOL là một giải pháp đang rất được ưa chuộng. Ưu điểm của giải pháp này là hoạt động giả lập rất nhẹ, ít hao tốn tài nguyên của máy tính, có thể giả lập được một số lượng lớn các thiết bị mạng mà không kém phần chính xác khi so sánh với giải pháp giả lập truyền thống thường được sử dụng là chạy server Dynamip với phần mềm GNS – 3.

Trong khuôn khổ bài viết này, tôi sẽ hướng dẫn chi tiết cách cài đặt EVE trên VMWare WorkStation để có thể giả lập được router - switch Cisco sử dụng Cisco IOL.

1/ Các bước chính trong xây dựng Server LAB EVE-NG

Truy cập vào đường dẫn http://www.eve-ng.net/downloads/eve-ng-2 chọn Download phiên bản miễn phí community.
  • Bấm vào Downloads
  • Chọn phiên bản miền phí EVE-NG Community
  • Có 2 kiểu cài đặt, khuyên dùng file OVA để setup trên VMware. Chọn link goole drive để tải
  • Sau khi tải về nên check mã MD5 hoặc SHA1 để đảm bảo file OVA down về là đúng file gốc, chưa bị chỉnh sửa
Hình 2 Download EVE-NG

  • Mở công cụ Vmware Workstation (Bài viết này sử dụng phiên bản Vmware Workstation 14.0)
Click chọn File --> Open

Hình 3 Vmware Workstation 14.0

Chọn để nơi lưu file EVE Community VM.OVA đã download về máy tính trước đó

Hình 4 File OVA EVE-NG

Đặt tên cho máy ảo, đường dẫn chứa máy ảo có thể bấm nút browse để chọn lưu vào ổ đĩa khác

Hình 5 Tạo máy ảo EVE NG

Sau khi hiệu chỉnh xong các tùy chọn, click chọn import

Hình 6 Tạo máy ảo EVE NG

Quá trình import file OVA vào VMware để tạo máy ảo diễn ra

Hình 7 Tạo máy ảo EVE NG

Sau khi import xong thì bấm vào Edit virtual machine settings

Hình 8 Hiệu chỉnh máy ảo EVE

Tùy theo lượng RAM trên máy mình mà chọn cấu hình RAM phù hợp

Hình 9 Hiệu chỉnh máy ảo EVE

Mục Processors check và mục Virtualize Intel VT/EPT or AMD -V/RVI

Hình 10 Hiệu chỉnh máy ảo EVE
Mục Network Adater chọn NAT

Hình 11 Hiệu chỉnh máy ảo EVE

Sau khi cấu hình hoàn tất Click chọn OK

Hình 12 Hiệu chỉnh máy ảo EVE

Click Power on this virtual machine trên máy ảo EVE vùa khởi tạo để start máy ảo

Hình 13 Khởi động máy ảo EVE

Sau khi máy ảo khởi động xong sẽ hiện thông tin mật khẩu mặc định và đường dẫn vào giao diện web của chương trình. Sử dụng tài khỏan và password để loggin vào máy ảo EVE

Hình 14 Thông tin đăng nhập vào máy ảo EVE

Nhập mật khẩu mới cho tài khoản root trong trình wizard

Hình 15 Đặt mật khẩu đăng nhập

Nhập lại mật khẩu đã gõ trước đó

Hình 16 Đặt mật khẩu đăng nhập
Đặt Hostname máy ảo

Hình 17 Đặt hostname

Cấu hình DNS domain name

Hình 18 Cấu hình domain name

Cấu hình địa chỉ ip của EVE-NG, có thể để DHCP hoặc Static

Hình 19 Cấu hình địa chỉ IP

Cấu hình máy chủ đồng bộ thời gian cho EVE

Hình 20 Cấu hình máy chủ thời gian

Cấu hình Proxy cho EVE

Hình 21 Cấu hình Proxy

Sau khi cấu hình xong các tùy chọn thì EVE sẽ khởi động lại.

Màn hình đăng nhập sau khi EVE khởi động lên

Hình 22 Màn hình làm việc EVE-NG

*** Chi chú : Nếu trong quá trình thực hiện có sai sót hoặc chúng ta muốn gỡ bỏ các thông số cũ để thiết lập lại từ đầu. Từ dấu nhắc hệ thống của Server, chúng ta gõ lệnh sau :

root@eve-ng:~# rm -f opt/ovf/.configured
root@eve-ng:~# reboot

Download và mở chương trình Putty lên để SSH vào EVE, gõ địa chỉ EVE hiển thị trên màn hình

Hình 23 SSH vào máy ảo EVE

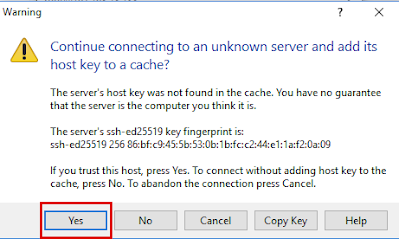

Màn hình pop-up chọn Yes

Hình 24 Màn hình pop-up

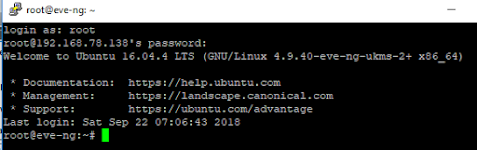

Màn hình sau khi đăng nhập EVE trên Putty

Hình 25 Màn hình đăng nhập EVE trên Putty

Sau khi login thành công tiến hành kiểm tra kết nối mạng để update EVE

Hình 26 Kiểm tra kết nối Internet máy ảo EVE

Sau khi kiểm tra xong gõ lệnh apt-get update, EVE sẽ tự động tìm gói update

Hình 27 Update máy ảo EVE

Sau khi update xong ta gõ tiếp lệnh apt-get upgrade để EVE tìm gói upgrade mới, màn hình bên dưới chọn Y để đồng ý upgrade

Hình 28 Upgrade máy ảo EVE

Gõ Y --> Enter để đồng ý upgrade

Hình 29 Upgrade máy ảo EVE

Mở trình duyệt web lên gõ http://địa chỉ IP máy ảo EVE. Mật khẩu mặc định admin/eve

Hình 30 Giao diện làm việc trên nền Web của EVE-NG

Màn hình đăng nhập thành công

Hình 31 Giao diện làm việc trên nền Web của EVE-NG

2/ Cài đặt và sử dụng Cisco IOL

Upload Cisco IOL vào máy ảo EVE-NG

Chúng ta download và mở chương trình WinSCP để kết nối vào máy ảo EVE

Hình 32 Sử dụng WinSCP upload IOL vào máy ảo EVE

Màn hình Pop-up chọn Yes

Hình 33 Sử dụng WinSCP upload IOL vào máy ảo EVE

Di chuyển vào thư mục /opt/unetlab/addons/iol/bin  để upload file Cisco IOL

Hình 34 thư mục chứa Cisco IOL

Tiến hành upload các file Cisco IOL bằng cách kéo thả file từ thư mục lưu trữ IOL trên máy tính vào máy ảo EVE

Hình 35 Upload Cisco IOL vào máy ảo EVE

Quá trình upload IOL

Hình 36 quá trình upload IOL

*** Ghi chú: Trong trong nội dung bài viết này
- i86bi_linux-adventerprisek9-ms.154-2.T4.bin là một bản IOL dùng giả lập Router
- 86bi_linux-l2-adventerprisek9-ms.15.2d.bin là một bản IOL dùng giả lập Switch

Tạo Licence cho các file IOL

IOL/IOU về nguyên tắc là các file License chỉ lưu hành nội bộ trong đội ngũ Cisco và các partner. Để sử dụng được chúng, người dùng cần phải có License cho những file này được cấp bởi Cisco. File License này sẽ gắn vào nó Hostname và Domain name của EVE
Trong bước này chúng ta sẽ cùng thự hiện thao tác crack các file IOL bằng cách chạy một keygen để tạo ra file License cho các IOL này.
Trước hết cần có một file keygen để tạo License, để download cisco IOL và keygen. Chúng ta có thể dễ dàng tìm thấy trên Internet, chúng được cộng đồng chia sẻ rất rộng rãi

Hình 37 Nội dung file keygen

SSH đăng nhập vào máy ảo EVE bằng Putty và gõ lệnh cd /opt/unetlab/addons/iol/bin

       root@eve-ng:~# cd /opt/unetlab/addons/iol/bin

Gõ tiếp lệnh python ciscokeygen.py

       root@eve-ng: /opt/unetlab/addons/iol/bin# python ciscokeygen.py

Sau khi tạo được key copy key này vào file iourc

Hình 38 Tạo License cho IOL

Đến đây, chúng ta chỉ cần tạo ra file License với nội dung vừa có được và đặt file này ở cùng thư mục với IOL là các file này có thể sử dụng được. File License của IOL được Cisco đặt tên là "iourc". Thực hiện tạo file iourc

         root@eve-ng: /opt/unetlab/addons/iol/bin#  echo ' [license]
         > eve-ng = 972f30267ef51616;' >> iourc

Kiểm tra file License đã được tạo bằng WinSCP

Hình 39 Tạo License cho IOL

Cuối cùng, thực hiện cấp quyền, để các IOl được quyền truy nhập và chạy. Chúng ta sử dụng lệnh :

    root@eve-ng: /opt/unetlab/addons/iol/bin#  /opt/unetlab/wrappers/unl_wrapper -a fixpermissions

    root@eve-ng: /opt/unetlab/addons/iol/bin#  /opt/unetlab/wrappers/unl_wrapper -a fixpermissions

    root@eve-ng: /opt/unetlab/addons/iol/bin#

*** Lưu ý : Có bao nhiêu file IOL thì cần phải nhập lệnh này bấy nhiêu lần

Sau khi copy xong ta vào web của EVE để test Cisco IOL  => màn hình chính => Add new lab

Hình 40 Tạo một bài Lab sử dụng IOL

Nhập vào tên và Author (người tạo) bấm save

Hình 41 Tạo một bài Lab sử dụng IOL

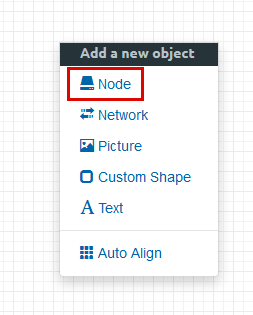

Click chuột phải vào màn hình chọn Node

Hình 42 Tạo một bài Lab sử dụng IOL

Gõ từ khóa search là iol => Chọn Cisco IOL

Hình 43 Tạo một bài Lab sử dụng IOL

Hiệu chình node cần tạo :
  • Number of nodes to add: Số lượng thiết bị sẽ thêm vào
  • Image: i86bi_linux-adventerprisek9-ms.154-2.T4.bin là Router
  • Name/prefix: Đặt tên cho thiết bị
  • Icon: Chọn hình ảnh cho thiết bị
  • NVRAM: Bộ nhớ NVRAM nơi lưu startup và running config (để mặc định)
  • RAM: Bộ nhớ RAM của thiết bị (để mặc định)
  • Ethernet portgroups (4 int each): Port mạng của thiết bị, 1 group là 4 port mạng, nếu gõ số 2 thì sẽ là 8 port (giống như card hwic của Cisco)
  • Serial portgroups (4 int each): Tương tư như Ethernet portgroups
Hình 44 Tạo một bài Lab sử dụng IOL

Chick chọn Router R1 trên màn hình Web làm việc bấm nút Start

Hình 45 Tạo một bài Lab sử dụng IOL

Router đã khởi động thành công

Hình 46 Tạo một bài Lab sử dụng IOL
